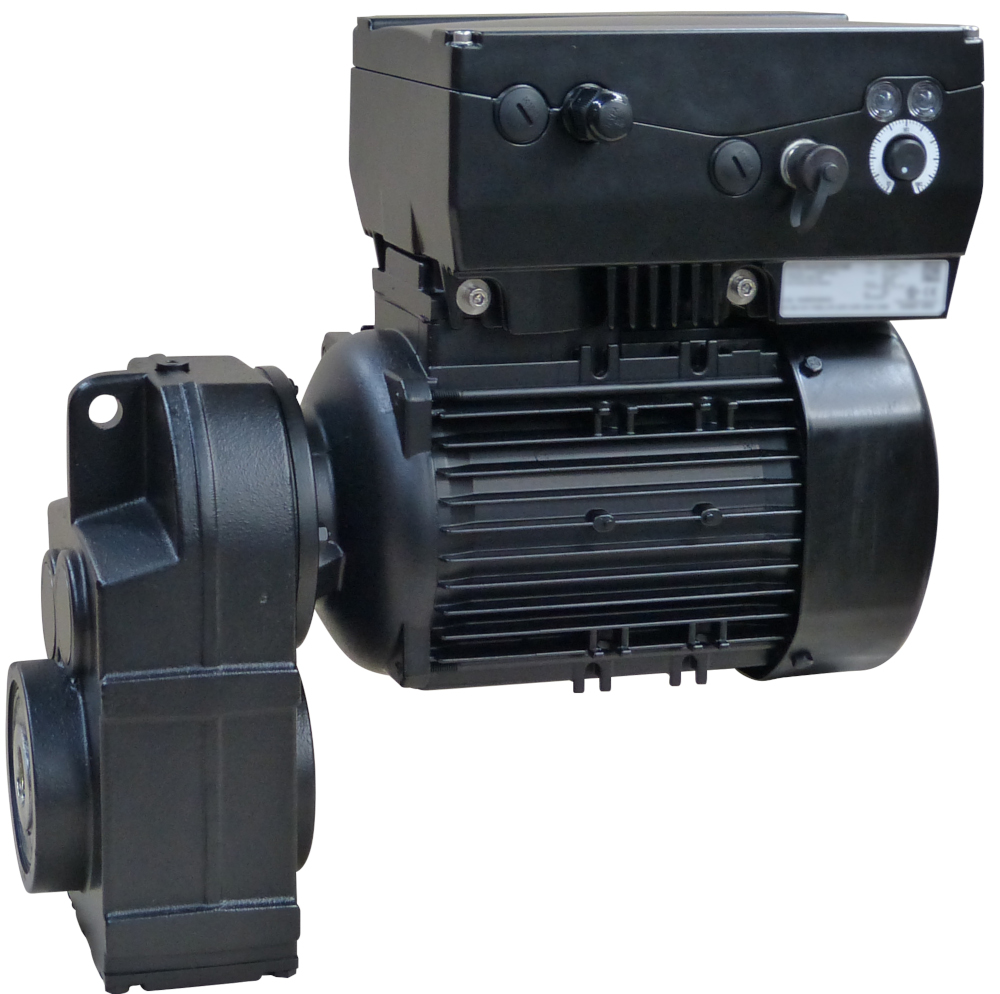

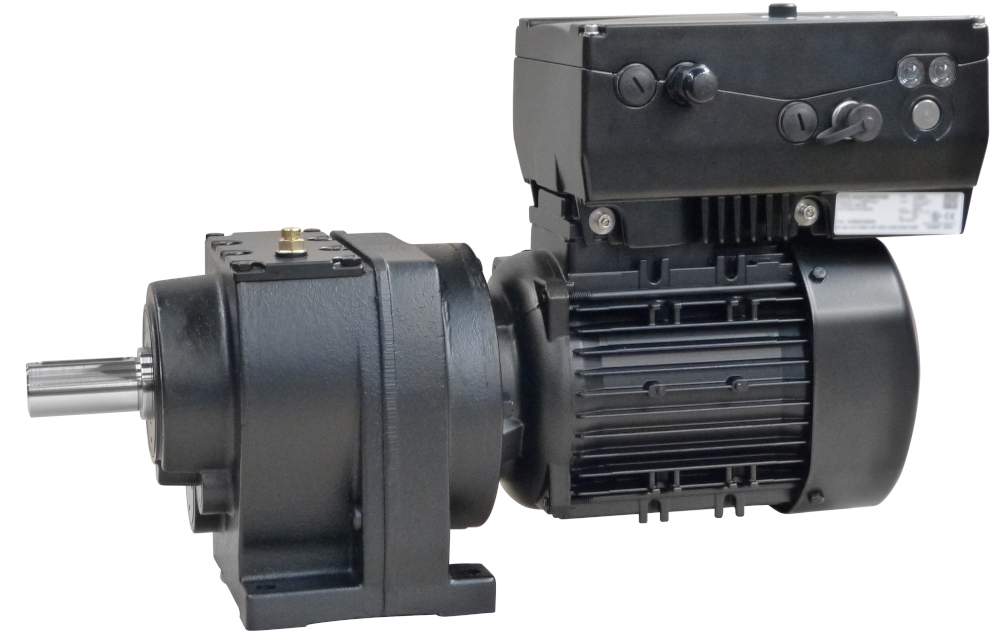

Drehstrommotoren / Getriebemotoren mit integriertem Frequenzumrichter MU

Motoren / Getriebemotoren mit integriertem Frequenzumrichter können zusätzlich zur Antriebsaufgabe Steuerungs- und Überwachungsfunktionen übernehmen sowie in zentral gesteuerte Systeme eingebunden werden.

• Betriebsarten:
  Frequenzstellbetrieb
  PID-Prozessregler
  Festfrequenzen
• Schutzfunktionen:
  Blockiererkennung
  I²t Auswertung
  Auswertung Motorschutz TW oder TS
• Standard-Schaltfrequenz: 8kHz
• bei Motormontage und Standard-Schaltfrequenz:
  EMV-Grenzwertklasse C2 nach DIN EN 61800-3
• Service-Schnittstelle zur Inbetriebnahme und Parametereinstellung mit PC Software
• Umgebungstemperatur: max.40°C
• Optionen:
  Bremsenansteuerung
  Bremschopper / Bremswiderstand
  Feldbusanbindung

Frequenzumrichter

Typ	Pmot [kW]	Un	In [A]	Iin [A]
MUM05	0.37	1x230V	2.3	4.5
MUM06	0.55	1x230V	3.2	5.6
MUM07	0.75	1x230V	3.9	6.9
MUM08	1.1	1x230V	5.2	9.2
MUM09	1.5	1x230V	7	13.2
MUA06	0.55	3x400V	1.7	1.4
MUA07	0.75	3x400V	2.3	1.9
MUA08	1.1	3x400V	3.1	2.6
MUA09	1.5	3x400V	4	3.3
MUB10	2.2	3x400V	5.6	4.6
MUB11	3	3x400V	7.5	6.2
MUB12	4	3x400V	9.5	7.9
MUC13	5.5	3x400V	13	10.8
MUC14	7.5	3x400V	17.8	14.8

Pmot [kW]

empfohlene Motorleistung

Un

Netzspannung

In [A]

Ausgangsstrom

Iin [A]

Eingangsstrom

Frequenzumrichter MUM

Frequenzumrichter MUA, MUB, MUC

Netzspannung 3x400V: 3 x 200VAC -10% .. 480VAC +10% 50/60 Hz

2x Digital IN, 1x Digital OUT, 1x Analog IN
10V supply, 24V supply, Digital hardware release

Optionen:

• zusätzliche Ein-/Ausgänge:
  4x Digital IN, 2x Digital OUT, 2x Analog IN, 1x Analog OUT, 2x Relais
  10V supply, 24V supply, Digital hardware release
• Folientastatur mit Potentiometer
• Bremsenansteuerung
• Bremschopper / Bremswiderstand
• Feldbusanbindung:
  EtherCAT
  Profibus
  ProfiNET
• funktionale Sicherheit STO

Zubehör Frequenzumrichter MU

• PC Software zur Inbetriebnahme und Parametereinstellung
• Programmier-und Diagnoseleitung für PC
• Bluetooth Stick
